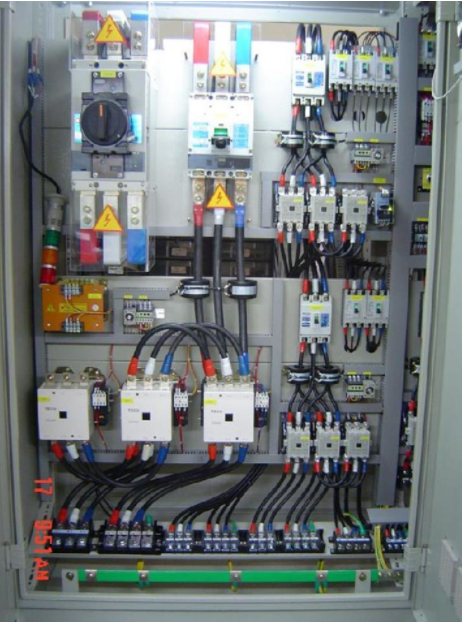

配電箱內部結構詳解

西寧配電箱起碼有幾百種樣式因為每個生產廠家的標準不一樣的（同一個功能的配電箱，兩個工廠做出來的成品可能都是兩個樣式）

西寧配電箱具體可分為以下幾種類別

1，低壓內部計量配電箱~什么叫內部計量配套箱呢？內部計量配電箱是屬于配電系統中用戶自己安裝的各種分枝線路上的計量配電與供電計量無關，一般箱內布局為隔離開關，分路空開，計量電表，用戶分路空開，防雷浪涌保護器。

2，雙電源應急照明配電箱~應急照明系統一般分布在公共區域如地下停車場，樓道等地方，應急照明配電需采用雙路供電，因而稱之為雙電源應急照明配電，一般布局為隔離開關（空開），雙電源自動轉換開關，照明系統上級空開。

3，消防風機控制配電箱~專用于消防類風機的控制配電箱，主要布局為，雙電源轉換開關，空開，接觸器，熱繼電器，主要配件有接線端子，中間繼電器，時間繼電器等。

4，電梯電源配電箱~用于電梯上級電源的配電箱，布局一般為雙電源開關，空開（帶分勵功能），防雷浪涌保護器，變壓器（用于井道檢修萬配電）。

5，入戶配電箱~用戶入戶分配配電箱，一般主開關為空開，若干只1匹空開加若干只漏保開關。

6，人防用電配電箱~人防工程中的一道坎，平常這個電箱是不會啟用人防的，所以很多工程上的人防配電箱人防電源都沒有接線的，布局大概為雙電源開關，手動轉換開關，空開，漏保開關，UPS電源開關。

7，電源分配配電箱，故名思意這個電箱是分配箱，主開關為隔離開關或空開，分路為多只空開或漏保開關

西寧配電箱的種類繁多不一一列舉出來，有人也許會問我為什么不用設計藍圖上的電氣專用符號及型號來標明電箱型號？用通俗易懂的文字回答不是可以讓更多不太懂的人了解多一點么。
