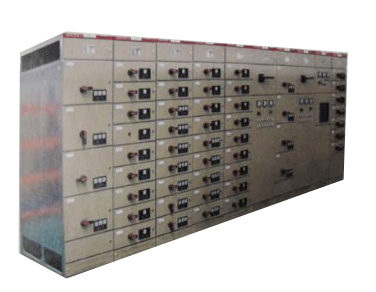

開關柜的元器件組成及其用途

西寧開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kv~550kv的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。

開關柜的組成：開關柜應滿足gb3906-1991《3-35 kv交流金屬封閉開關設備》標準的有關要求，由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡等功能。柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

1.柜體的材料:冷扎鋼板或角鋼(用于焊接柜)、敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜)、不銹鋼板(不導磁性)、鋁板((不導磁性)。

2.柜體的功能單元：主母線室(一般主母線布置按“品”字形或“1”字形兩種結構）、)斷路器室、電纜室、繼電器和儀表室、柜頂小母線室、二次端子室

柜內電器元件：

1. 柜內常用一次電器元件(主回路設備)常見的有如下設備： 電流互感器簡稱ct[如：lzzbj9-10]、電壓互感器簡稱pt[如:jdzj-10]、接地開關[如:jn15-12]、高壓熔斷器[如：rn2-12、xrnp-12、rn1-12]、變壓器[如:sc(l)系列干變、 s系列油變]、高壓帶電顯示器[gsn-10q型]、絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]。

主母線和分支母線

高壓電抗器[如串聯型:cksc和起動電機型:qksg]

負荷開關[如:fn26-12(l)、fn16-12(z)]

高壓單相并聯電容器[如:bff12-30-1] 等等

2. 柜內常用的主要二次元件(又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備),常見的西寧開關柜有如下設備:繼電器，電度表，電流表，電壓表，功率表，功率因數表，頻率表，熔斷器，空氣開關，轉 換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等

避雷器(阻容吸收器)[如:hy5ws單相型;tbp、jbp組合型]

隔離開關[如:gn19-12、gn30-12、gn25-12]

高壓斷路器[如：少油型(s)、真空型(z)、sf6型(l)]

高壓接觸器[如： jcz3-10d/400a型]
