配電柜的結構特點和熱繼電器的選擇標準

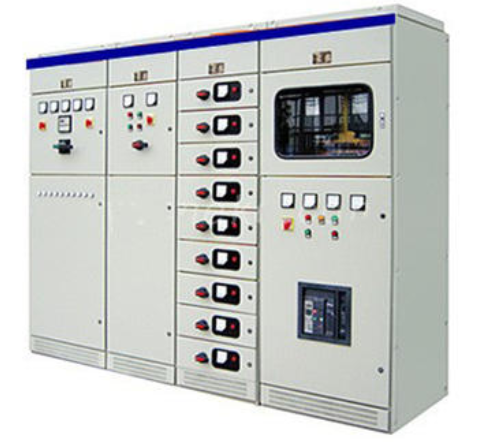

配電柜中熱繼電器可以使用具有廣泛，其作用對負載控制設備信息進行過流和過熱保護，熱繼電器由熱元件、觸點系統、動作研究機構、復位按鈕和整定電流檢測裝置主要組成。開關柜一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。動力柜給整臺機器的正常運轉提供動力的電氣控制柜組合，有熔斷器、斷路器、接觸器、變頻器、高壓柜、變壓器等等 。青海高低壓配電柜分動力配電柜和照明配電柜、計量柜，是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。熱繼電器的應用環境保護了負載設備，降低了企業電氣工程事故率。

一、熱繼電器的用途

熱繼電器是一種應用廣泛的保護繼電器，主要用于三相異步電動機的過載保護。 由于熱繼電器的工作原理是過載電流通過熱元件，使雙金屬片受熱，彎曲，推動接觸動作，從而使電機控制電路斷開，使電機斷電停止，并起到過載保護作用。 由于雙金屬片加熱彎曲過程中傳熱時間長，熱繼電器不能作為短路保護，而只能作為過載保護。

熱繼電器選擇標準

當熱繼電器的選擇，一般只要所選擇的設定電流熱繼電器或大于電動機到PE的額定電流稍大。在該結構式，一般采用三相配置;三角形接至電動機，以相熱繼電器保護裝置的選擇。但對于電機短時工作，如機床刀架或工作臺快速進給電機和長期運行，超載不可能電機過載保護

三、熱繼電器的安裝技術要求

熱繼電器應安裝在其他發熱設備的下方。安全和方便的位置通常是指當前的設置應的一側進行安裝，并且確保了調整和復位期間。當觸點閉合和可靠的連接，導線的出口端，以過厚或過小，以防止軸向導熱過快或過慢，熱繼電器是不準確的。

四、熱繼電器的使用需要注意安全事項

1、熱部件應在主電路中串聯，其常閉控制觸點應在控制電路中串聯。

2、熱繼電器的整定電流必須根據電動機的額定電流進行調整。永遠不要弄彎雙金屬條。

3、一般手動復位熱繼電器應放置在一個位置，當自動重置如果需要，可以重新設置調節螺桿在順時針方向擰腳

4、熱繼電器因電動機工作過載保護動作后，若要進行再次通過啟動控制電動機，必須待熱元件冷卻后，才能使熱繼電器復位，一般需要復位操作時間:對自動完成復位需5分鐘;對手動復位需2分鐘。

6、在啟動電動機時，必須在按下啟動一個按鈕SB2的同時，還應按住停止使用按鈕SB1，以保證自己萬一企業出現問題故障可立即按下SB1，防止進一步擴大生產事故
